一、按以下要求设置图形环境，并按竖放的A4图幅预留装订边绘制图纸边界线（细实线）和图框（粗实线），按图中所示绘制标题框。

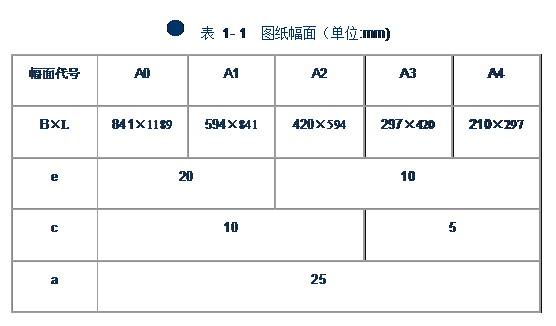

    1、设置图形界限为210×297。

    2、设置四个图层：

           图层名称          屏幕上的颜色     线宽       线 型

       粗实线            绿色           0.5      continuous

       细实线            白色           0.25     continuous

       细虚线            黄色           0.25      dashed2

       细点画线           红色          0.25      center2

    3、绘制图框和标题栏（图一）。在第二层（细实线）绘制图纸边界线；在第一层（粗实线）绘制图框线、标题栏的边框线等。将自己的姓名和学号班级填入到标题栏中。

图一

    4、保存为名称为“A4样板”文件。

    5、打开“A4样板”文件，另存为“吊钩平面图”，切换到相应图层绘制（图二），并将线型练习改成吊钩平面图。

图二

    不留装订边的图纸

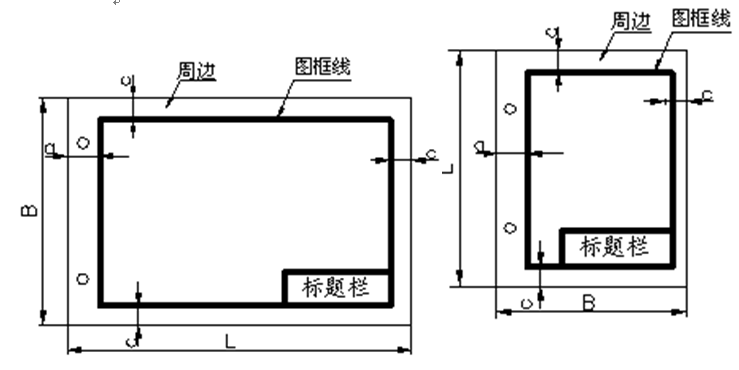

      留装订边的图纸
